Мобильный процессор Pentium M на ядре Dothan

Вступление

Первые тесты мобильного процессора Pentium-M на ядре Dothan произвели на нас самые благоприятные впечатления. Во-первых, на частоте 2,26 МГц он показал наилучшую производительность по сравнению с процессорами Intel Pentium4 660 (3,6 ГГц) и AMD Athlon64 3500+ (2,2 ГГц). Впрочем, из-за особенностей архитектуры Dothan преимущества этого процессора проявлялись не во всех приложениях. В частности в программах с потоковой обработкой информации (кодирование и пр.) этот процессор проигрывал Pentium4 с архитектурой NetBurst. А в тех приложениях, где значительную роль играет скорость доступа к памяти, Dothan проигрывал Athlon64 (последний имеет встроенный контроллер памяти). Однако и в том, и в другом случае отставание в скорости было не критичным, что позволяет нам сделать вывод, что на сегодняшний день Pentium-M является одним из самых лучших процессоров для настольных систем. Высокая производительность, малое тепловыделение - вот два самых главных критерия, на которых мы основывались в этом заключении. Справедливости ради стоит отметить то, что ядро Dothan не поддерживает 64 битное расширение команд. Также процессоры Pentium-M являются одноядерными (это вскоре изменится, с появлением Intel® Core™ Duo, ноутбуки на базе которого уже побывали в нашей тестовой лаборатории), что в некоторых случаях снижает их привлекательность. И наконец цены на эти процессоры довольно велики, а количество предложений в розничной продаже - мало.

Наименование	Техпроцесс	Кеш	Частота (тактовая)	Частота системной шины (FSB)	Поддержка Enhanced Intel SpeedStep®	Поддержка Execute Disable Bit°
Intel® Pentium® M processor 780	90 nm	2 Мб L2	2,26 ГГц	533 МГц	+	+
Intel® Pentium® M processor 770	90 nm	2 Мб L2	2,13 ГГц	533 МГц	+	+
Intel® Pentium® M processor 765	90 nm	2 Мб L2	2,10 ГГц	400 МГц	+
Intel® Pentium® M processor 760	90 nm	2 Мб L2	2 ГГц	533 МГц	+	+
Intel® Pentium® M processor 755	90 nm	2 Мб L2	2 ГГц	400 МГц	+
Intel® Pentium® M processor 750	90 nm	2 Мб L2	1,86 ГГц	533 МГц	+	+
Intel® Pentium® M processor 745	90 nm	2 Мб L2	1,80 ГГц	400 МГц	+
Intel® Pentium® M processor 740	90 nm	2 Мб L2	1,73 ГГц	533 МГц	+	+
Intel® Pentium® M processor 735	90 nm	2 Мб L2	1,70 ГГц	400 МГц	+
Intel® Pentium® M processor 730	90 nm	2 Мб L2	1,60 ГГц	533 МГц	+	+
Intel® Pentium® M processor 725	90 nm	2 Мб L2	1,60 ГГц	400 МГц	+
Intel® Pentium® M processor 715	90 nm	2 Мб L2	1,50 ГГц	400 МГц	+
Intel® Pentium® M processor 705	130 nm	1 Мб L2	1,50 ГГц	400 МГц	+

Но главное препятствие на пути пользователя пожелавшего собрать настольную систему с Pentium-M заключается в практически полном отсутствии материнских плат под Socket-479. Суммируя информацию, можно перечиcлить 3 возможных варианта. Первый - приобретение платы, изначально разработанной для процессора Pentium-M (как, например, MSI 9628 на чипсете Intel 915GM). Второй путь доступен только владельцам материнских плат ASUS с сокетом Socket 478. Они могут купить в магазине специальный переходник ASUS CT-479, и без каких-либо проблем установить в систему Pentium-M. Третий путь - самый экстравагантный: пользователь может приобрести гибридную плату, как например ECS PF88, и установить в нее специальную плату расширения. Для процессора Pentium-M такая плата называется ECS I9S, а на ее борту расположен процессорный сокет с модулем питания, пара слотов памяти DDR-I и северный мост чипсета.

Итак, сегодняшний обзор мы начинаем с рассмотрения переходника ASUS CT-479.

Переходник ASUS CT-479

Идея создания этого устройства довольна проста: позволить установить Pentium-M на плату Socket478. Но любая ли плата подойдет для такого апгрейда? Нет, потому что для работы подобной системы необходима поддержка мобильного процессора со стороны биоса. Соответственно, эту поддержку реализовали программисты ASUS только для своих продуктов (и то не для всех), а остальные производители первого эшелона (не говоря уже о втором) проигнорировали переходник CT-479.

Приведем список моделей материнских плат, которые совместимы с переходником ASUS CT-479.

Как мы видим, для сборки системы с процессором Pentium-M необходимо иметь не только материнскую плату из достаточно небольшого списка, но и сама плата должна быть с версией биоса не ранее указанного в таблице. Мы использовали модель P4P800-E с биосом 1009. Также, исключительно ради интереса, попробовали собрать систему с платой Abit IC7-G и переходником ASUS CT-479.

В первом случае система заработала, во втором - нет (что, собственно, и следовало ожидать).

Переходник упакован в коробку следующего вида:

Помимо переходника (который покупатель может видеть через прозрачное окно), в коробке мы обнаружили инструкцию по установке, кабель питания, а также специальный кулер с креплением.

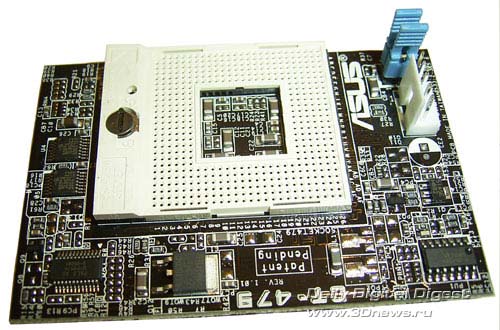

Теперь посмотрим на сам переходник. На лицевой части расположен сокет для Pentium-M (Socket 479), разъем питания, а также пара перемычек для установки частоты FSB = 100 МГц или 133 МГц:

На обратной стороне переходника установлена ответная часть Socket478 (и больше ничего):

Быстро устанавливаем процессор, подключаем кабель питания (из комплекта) и устанавливаем переходник в сокет Socket478.

Пора установить кулер из комплекта.

Обратите внимание на то, что установленные на переходнике перемычки и разъем питания мешают установке стандартных кулеров Socket478. И только благодаря специальной форме радиатора кулера, они остаются доступными.

Кроме формы радиатора, кулер ничего особенного собой не представляет:

На основании кулера есть предохранительная прокладка, а также слой термоинтерфейса.

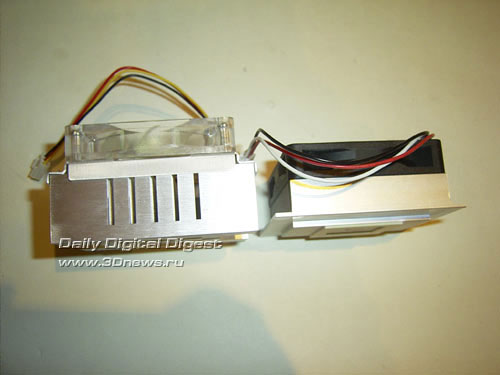

А так кулер выглядит в сравнении с другим кулером для Pentium-M (из комплекта платы MSI.

Отметим, что вентилятор работал гораздо тише боксового кулера для LGA775, но не бесшумно. Поэтому будущим владельцам переходника ASUS CT-479 мы посоветуем заменить его на более тихий 70 мм вентилятор.

Больше сказать о переходнике практически нечего. Запускаем систему, и она без проблем опознает мобильный процессор.

Дальнейшая работа никаких сюрпризов не приносит. Мы даже можем работать с настройками биоса отвечающими за разгон процессора.

В частности с небольшим повышением напряжения (до 1,4 В) мы увеличили частоту FSB с 133 до 148 МГц, что в результате повысило тактовую частоту процессора до 2,51 ГГц. При этом температура процессора, даже под нагрузкой не превышала 52°C. Отметим то, что система стартовала и на более высоких частотах, но для повышения стабильности требовалось более значительное повышение напряжения Vcore. В свою очередь это могло потребовать улучшения системы охлаждения. Но из-за особой формы кулера, мы не смогли быстро подобрать подходящий. Причем, из-за открытого ядра мы побоялись устанавливать таких монстров как Zalman 7000, 7700 или 9500.

Предварительный вывод: компания ASUS дала прекрасную возможность пользователям плат Socket478 заапгрейдить свою систему с минимальными потерями.
